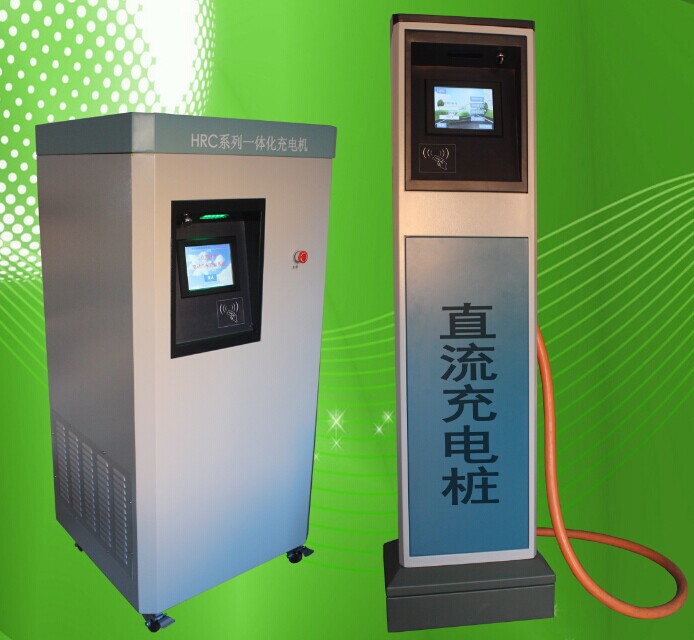

一樁兩充充電樁、一樁兩充快速直流充電樁、一樁雙充充電樁主要由交直流功率變換和充電樁(充電柱)兩部分組成,按組合形式分為一體式和分體式兩種;按照適用車的數量還有一樁一充的。有的機型可以加上交流接口,提供給車載充電機充電。適用于各種不同規格的電動汽車以及蓄電池充電使用。
一樁兩充充電樁、一樁兩充快速直流充電樁、一樁雙充充電樁技術特點:
1、采用分體式結構,主要由整流柜、充電樁、以及整流柜和充電樁之間的連接電纜、充電樁和電動汽車之間的連接電纜及充電連接器等部分組成。整流柜由整流模塊和充電主控制系統組成,由充電樁完成與用戶之間的人機交互功能,并實現對電動車充電的管理、計費和相應的電池狀態檢測等功能;
2、具備通過CAN網絡與BMS通信的功能,用于判斷電池類型,獲得動力電池系統參數、充電前和充電過程中動力電池的狀態參數;與充電站后臺監控系統通信,上傳充電機和動力電池的工作狀態、工作參數、故障報警等信息,并接受監控系統的控制命令,執行遙控動作;
3、能夠判斷充電連接器、充電電纜是否正確連接。當充電連接器與電動汽車蓄電池系統正確連接后,充電機才允許啟動充電過程;當充電機檢測到與電動汽車蓄電池系統的連接不正常時,能立即停止充電,并發出報警信息;
4、能夠?yàn)殡妱?dòng)汽車提供低壓輔助電源,用于在充電過程中為電動汽車BMS供電;
5、具有高效、高可靠、便于維護、靈活擴容、節能環保等優點;
6、采用數字化均流技術,均流性能穩定,脫離管理模塊也能穩定工作并自主均流;
7、采用模塊化架構,可適應10~200KW的不同功率需求;
8、動態優化的功率模塊管理,適應在各種功率輸出狀態下的最大效率輸出;
9、具有輸出電壓、電流調節范圍寬的特點,滿足不同類型蓄電池組端電壓的充電要求;
10、具有電源過溫、輸入側過壓、欠壓、輸出側過流、過壓保護等安全防護功能;
11、 整流模塊采用ARM作為控制核心,具有很高的靈活性和一致性;
12、采用非晶高頻變壓器,體積小,功率密度高;
13、采用英飛凌第四代IGBT配套CONCEPT公司最新的驅動,穩定性高;
14、具備寬電壓輸入范圍,以及寬工作溫度范圍;
15、友好的人機界面,動態顯示電壓、電流以及故障信息;
16、具有輸入側過/欠壓保護、輸出側過壓保護、欠壓告警、過流及短路保護、過溫保護等功能。
